事故発生の電気工作物

高圧送りケーブル遮へい層接地線

機器電圧

6,600V

被害の内容

地絡事故を検出できず、DGR 継電器が不動作

事故の状況

受電所からサブ変電所への高圧送りケーブルで地絡事故が発生し、受電用PAS が動作、事業場が全停電となった。
調査した結果、サブ変電所への高圧送りケーブル遮へい層接地線（遮へい銅テープ用リード線）をZCTに通していなかったため（写真1）、高圧ケーブルの地絡事故を検出できす、送り用DGR 継電器が動作しないことが原因であった。（図1）
引出用ケーブル（片端接地）の場合、図2 のように電源側にある遮へい層接地線はZCT を通して負荷側に接地する。

備考

1.  DGR 継電器試験では、地絡検出範囲の確認はできない。
2. 太陽光発電所の工事に配線間違いが多く見受けられる。

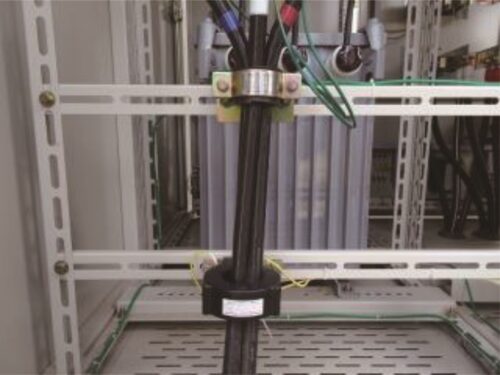

写真1 ZCT に接地線を通していない

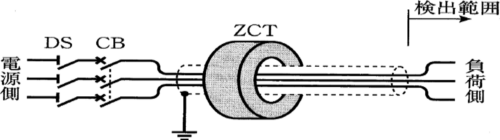

図1 高圧ケーブルの地絡事故が検出できない

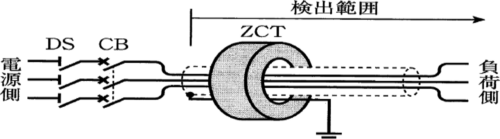

図2 高圧ケーブルの地絡事故が検出できる

事故の原因

1. 土木工事作業者は構内道路掘削作業前に埋設物の確認を怠った。（電線管、水道管、ガス管等）
2. 埋設標識杭・埋設シートがなかった。
3. UGS 未設置のため波及事故となった。
4. 電気管理技術者に工事の連絡、相談をしなかった。

事故の防止対策及び教訓

1. 掘削作業前に埋設物の確認、調査をおこなう。
2. 埋設シート、埋設標識杭を布設する。
3. 波及事故防止のため、UGS を設置する。
4. 電気管理技術者等へ事前に連絡する。再発防止を図るため、他の事業所へも今回の事故を周知する。
